Второй этап

Изготовление и применение устройств, сочетающих катушки Мишина и биорезонансную терапию (БРТ). Одним из основателей БРТ является Ройал Реймонд Райф (Royal Raymond Rife) — гениальный американский ученый, создавший приборы, позволяющие не только наблюдать живые бактерии, но и влиять на них с помощью электромагнитных излучений.

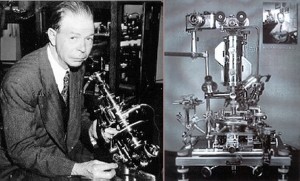

Меня заинтересовала его методика после того, как узнал, что летом 1934 года было проведено лечение 16 больных в последней смертельной стадии рака. Через 3 месяца 14 больных из, так называемых, безнадежных случаев, были выписаны как клинически излеченные, что было письменно засвидетельствовано 5 медицинскими докторами.





Излучателем частот служила газоразрядная трубка. Сеанс длился 3 минуты, затем три дня перерыв, снова сеанс и три дня перерыва. И так далее.

Поскольку прибор Райфа воспроизвести нет возможности, я решил использовать в качестве излучателя катушки Мишина, модулируя частоту на которой работают эти катушки (примерно 300 кГц) частотами из таблиц Райфа. Большинство частот Райфа лежит в звуковом диапазоне и доступны для воспроизведения MP3 плеерами, мобильными телефонами, смартфонами, планшетами, ноутбуками, компьютерами. На осциллограмме ниже - пример такой модуляции.







Идея модулировать высокую частоту частотами БРТ не новая. Например, она давно реализована в приборах типа Biomedis. Но эти приборы не дешевые и что самое главное, производители не указывают какие частоты они используют в качестве несущей и какова форма излучаемого поля. Моя знакомая с ревматоидным артритом, о которой я упоминал в первой части статьи, приобрела такой прибор более полугода назад примерно за $400. За этот период она несколько раз посещала дистрибьютора для записи в аппарат очередного лечебного курса, что обходилось ей еще по $16 за каждое посещение. Конечно же не каждый может позволить себе такие расходы. Тем более, что, в конце концов, она отказалась от использования этого аппарата, как бесполезного в её случае.

 Мне хотелось сделать БРТ более доступной для людей и, главное, более эффективной. Поскольку вихревая медицина Мишина сама по себе очень эффективна в очень большом числе случаев. И, что очень важно, она работает внутри частотного диапазона из таблиц Хильды Кларк. Это частоты примерно от 100 кГц и до 1 мегагерца. Если бы прибор работал вне этого диапазона, то есть опасность «нарваться» на резонансные частоты структур самого организма и навредить его клеткам. Почему меня и смущает то, что производители приборов типа Биомедиса не всегда указывают частоту несущей.

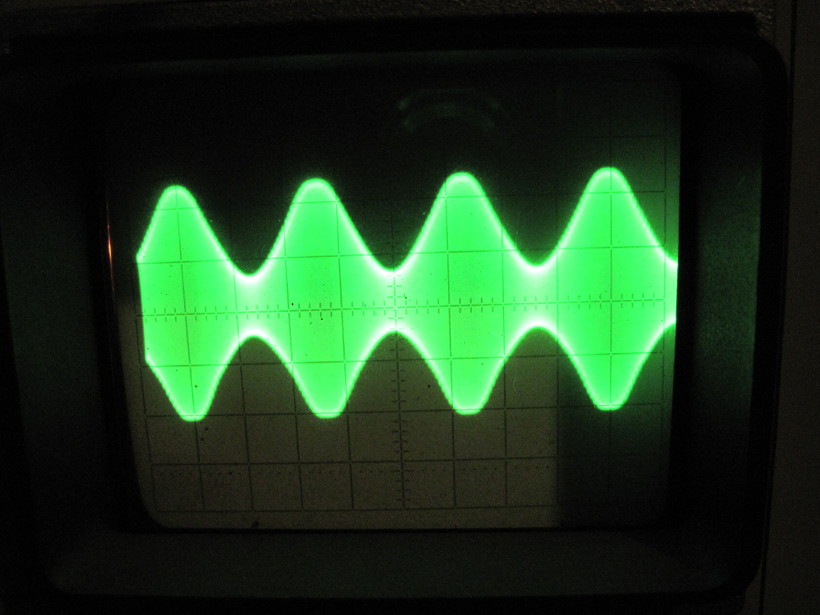

Итак, идея состояла в том, чтобы усилить относительно высокочастотную вихревую медицину Мишина низкочастотной биорезонансной Райфа. Причем сделать это относительно недорого и доступно для большинства людей.



Примерные затраты для реализации этой идеи:

1. Затраты на изготовление катушек Мишина и генератора к ним существенно ниже, чем стоимость прибора типа Биомедиса. Например, затраты на изготовление автогенератора (на основе TDA7056 с частотной модуляцией от MP3 плеера) и бублика к нему, как правило, не превышают $30-40. Для прибора посложнее (на базе XR2206 + бублик + универсальная катушка - динамика/статика) затраты немного выше — порядка $60-80.

2. Наличие какого-либо MP3 плеера, желательно достаточно высококачественного. Большинство из нас уже обладают им. Это MP3 плееры, мобильные телефоны (не все подходят), смартфоны, планшеты, ноутбуки, компьютеры.

3. Нужны MP3 аудио файлы с лечебными программами по таблицам частот Райфа. Для генерации таких файлов я разработал скрипты на Питоне, базу данных SQLite, в которой хранятся таблицы частот по конкретным болезням.

Результаты этой работы можно скачать по следующим ссылкам:

MEGA - основное хранилище, обновляется в первую очередь.

Зеркало (обновляются по возможности):

Google Drive



Пользуйтесь и будьте здоровы!

В папке _raif вы там можете найти документ в формате PDF, содержащий таблицы частот, на базе которых сгенерированы MP3 файлы. Число в начале названия этих файлов указывает на номер таблицы в этом документе.

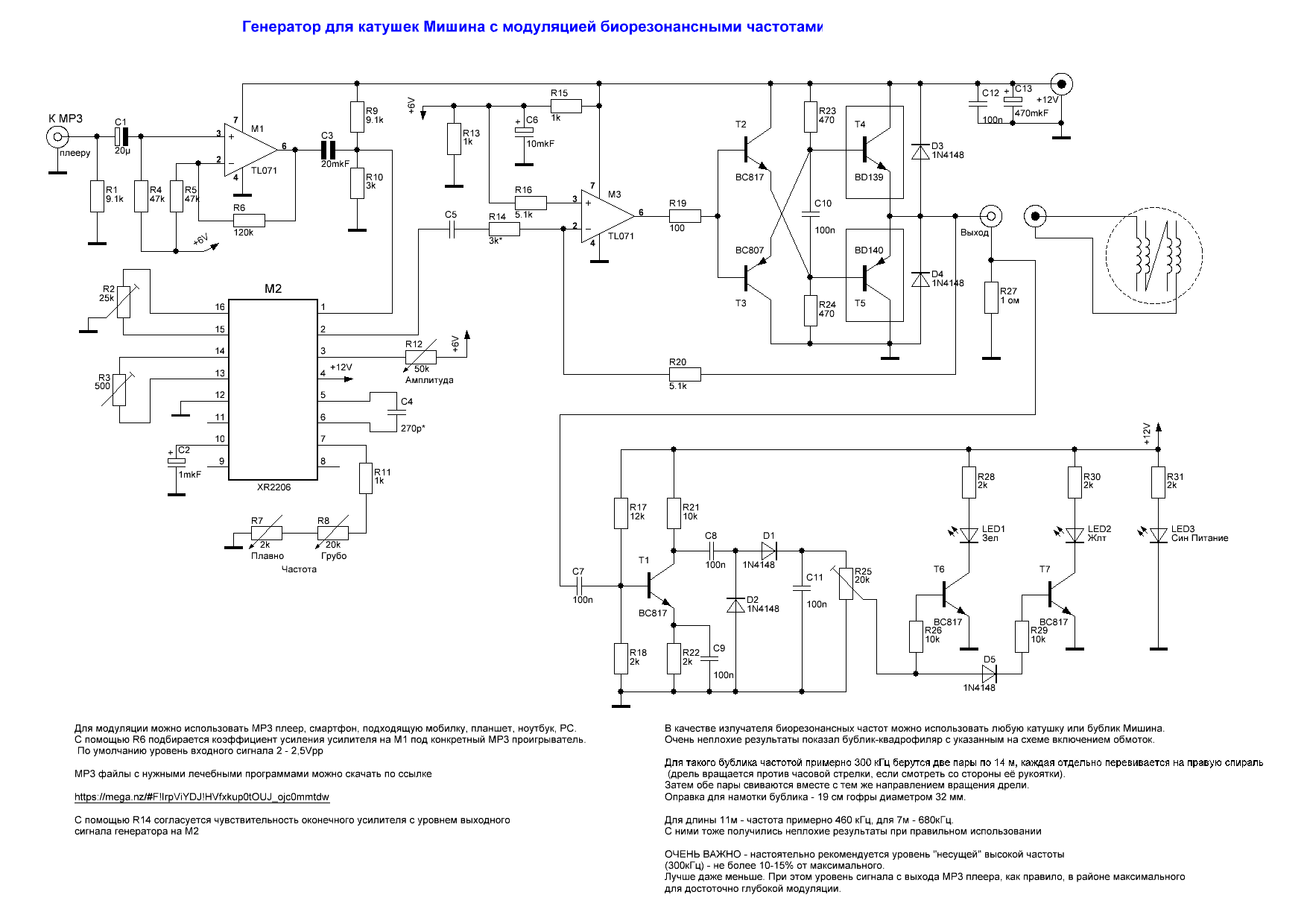

По указанной ссылке в папке «схемы» также имеется оптимальная, на мой взгляд, схема генератора для катушек/бубликов Мишина. Эта схема очень устойчива к резонансным емкостным нагрузкам, требует небольших теплоотводов для выходных транзисторов (т. е. требуется небольшой корпус), имеет удобный индикатор резонанса/модуляции и питание +12 V. Его можно питать, например, от автомобильного аккумулятора — для меня это предпочтительный вариант. В этом случае полностью отсутствует какое-либо влияние на прибор сети 220V. Хотя, честно говоря, с этим вариантом генератора я не смог обнаружить такого влияния с помощью осциллографа. На других вариантах генераторов видел различного рода небольшие помехи сети.

 Еще одно удачное, на мой взгляд, исследование. Мне удалось, испытывая на себе различные варианты катушек и бубликов Мишина, подобрать очень удачную конструкцию бублика-квадрофиляра (намотанного 4 проводами). Схема его включения указана на общей схеме генератора. В последнее время я использую только его, практически отказавшись от катушек и других схем бубликов — просто отпала необходимость.

 Единственное требование к использованию такого бублика — нужно устанавливать почти минимальную мощность (примерно 10-15% от максимальной) несущей частоты (частоты Мишина) и достаточно глубокую модуляцию биорезонансными частотами (громкость воспроизведения MP3 файлов, как правило, на максимуме). Для случая автогенератора — питание не более 5 вольт (и даже это многовато).

 Испытание данного бублика в сочетании с модуляцией биорезонансом проводил на себе в течении примерно трех месяцев. Что уже могу сказать — эффективность прибора очень высокая. Особенно могу отметить очень положительное воздействие на органы брюшной полости, печень, поджелудочная, почки, кишечник. Очень эффективно помогает при простудных, как обезболивающее, антисептик и антипаразитарка. Пробовал на себе практически все программы, вплоть до онко — чтобы проверить работу прибора. Не заметил никакого отрицательного воздействия на организм. Главное — не переусердствовать с мощностью сигнала и временем сеанса, особенно вначале. Лучший результат получается, если между сеансами делать перерыв дня два-три чтобы дать организму возможность вывести остатки уничтоженных патогенов.

ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ. ПОКА ВЫ НЕ ЗНАЕТЕ РЕАКЦИЮ СВОЕГО ОРГАНИЗМА, НЕ ИСПОЛЬЗУЙТЕ БУБЛИК INI С АВТОГЕНЕРАТОРОМ БЕЗ МОДУЛЯЦИИ БОЛЕЕ ДЕСЯТИ МИНУТ. МОДУЛЯЦИЯ УМЕНЬШАЕТ СУММАРНУЮ ИНТЕНСИВНОСТЬ ИЗЛУЧАТЕЛЯ И ВРЕМЯ МОЖНО НЕМНОГО УВЕЛИЧИТЬ.

ОЧЕНЬ РЕКОМЕНДУЮ ИСПОЛЬЗОВАТЬ С БУБЛИКОМ INI ПРИБОРЫ, ПОЗВОЛЯЮЩИЕ УСТАНОВИТЬ УРОВЕНЬ ИНТЕНСИВНОСТИ ИЗЛУЧАТЕЛЯ БЛИЗКИЙ К МИНИМАЛЬНОМУ (Upp порядка 0,8 - 1,3V) . Например, на базе микросхемы XR2206. Как правило, автогенераторы не соответствуют этому требованию.





Также очень рекомендую вести дневник с указанием названия лечебной программы, мощности (примерно) и времени воздействия. И отмечать свои ощущения и изменения в организме.

Здравия вашему телу и силу вашему Духу!



PS  :

Рекомендую также ознакомиться с другим, очень простым и доступным, вариантом практического использования биорезонанса.

Правда это уже биорезонанс не вихревой, а на основе прибора Рагеля.





Добавить комментарий


Защитный код
Обновить

Комментарии

0 # Тимур 20.02.2023 07:00
Уважаемый автор, как можно с вами связаться?
Ответить | Ответить с цитатой | Цитировать
0 # Тимур 20.02.2023 06:18
Здравствуйте.
Недавно заинтересовался этой темой, скачал все аудио файлы. Начал использовать с тем: Память и интуиция.
Появились вопросы.
Через обычные плеер в телефоне файлы "Центр интуиции_bm_pfksa1" и "Центр интуиции_bm_pfksa1" проигрывается как тишина, а в плеере в папке программы проигрывается нормально. Получается плеер в телефоне не подходит для проигрывания этих треков?

Сколько раз в день можно слушать такие аудио файлы?

Можно ли в день слушать сразу несколько направлений, к примеру: Интуиция и память, простата, зубы, близорукость?
Ответить | Ответить с цитатой | Цитировать
0 # Александр Николаевич 01.11.2022 05:57
Я новые программы и составил, для Biomedis, их больше, чем в аппарат вместилось. А.Н. Потупиков
Ответить | Ответить с цитатой | Цитировать
0 # Александр Николаевич 01.11.2022 05:49
:А я уже давно составил частотные ряды программ. Боди 13 вообще название от "балды" придумал :
Ответить | Ответить с цитатой | Цитировать
0 # Василий 27.11.2021 18:27
Николай, доброго времени суток!
Хочу поблагодарить Вас за информацию и за программы в мр3. Сегодня скачал некоторые, буду слушать. Схему с модуляцией от плеера собрать мне проблематично.
Всего доброго! Здоровья, успехов и хорошего настроения!
Ответить | Ответить с цитатой | Цитировать
0 # Николай 28.11.2021 14:20
Здравия, Василий!
И Вам спасибо!
Ответить | Ответить с цитатой | Цитировать
0 # Дмитрий 31.05.2020 14:16
Я слепой, извините, вопрос снимается! :oops:
Ответить | Ответить с цитатой | Цитировать
0 # Дмитрий 31.05.2020 13:38
И еще один вопрос, если можно, схема в статье не бьется с подобной на TL071, по какой лучше делать, какая более совершенная так сказать? :o
Ответить | Ответить с цитатой | Цитировать
0 # Николай 31.05.2020 13:51
Дмитрий, мир Вам!
Посмотрите последнюю схему
http://yukta.org/atma/index.php/13-zdorove/52-skhemy-poslednej-versii-generatora-vikhrevogo-biorezonansa-vbr-af-v-2-1
Ответить | Ответить с цитатой | Цитировать
0 # Дмитрий 31.05.2020 14:06
Намаскар! Спасибо большое, за этот крайний вариант, буду разбираться с ней уже значит! А печатку под нее не делали случаем, может поделитесь?
Ответить | Ответить с цитатой | Цитировать
0 # Дмитрий 31.05.2020 13:24
Добрый день, Николай, здравия! Хочется сделать эту схему из статьи, подскажите пожалуйста:
1) схема запитывается одним напряжением 12 в, или еще и 6 в надо заводить с блока питания, если?
2) посмотрел печатную плату под эту схему, поэлементно она не бьется со схемой, есть "лишние" элементы на печатной плате, чем вызвано расхождение и по как лучше собирать, по схеме или по плате?
Спасибо
Ответить | Ответить с цитатой | Цитировать
0 # Николай 31.05.2020 13:53
Питание одно + 12 В. +6 В берётся с делителя на двух резисторах по 1 к.
Ответить | Ответить с цитатой | Цитировать
0 # Полина 30.03.2020 16:37
Николай, здравствуйте! меня заинтересовала Ваша статья. я пользователь прибора мететрона и мне близка тема. Скажите, как Вы думаете, эта технология вихревой частотной терапии может ли быть синтезирована с микробиологией в аспекте программирования (скажем) вирусных клеток с целью диструкторизации? То есть могут ли эти 2 направления науки, объединившись и развив данную технологию, значительно повысить эффективность лечения? Если можно законтактируйте со мной в вайбере или вацапе: +7999XXXXXXX
Спасибо!
Ответить | Ответить с цитатой | Цитировать
0 # Юрий 07.03.2020 12:38
Здравствуйте Николай.
Спасибо за предыдущие ответы: приборы работают и по Мишину и по Рагелю.
Теперь у меня к вам новый вопрос.
Вы начали свою статью с рассказа о знакомой с ревматоидным артритом.... Меня интересует исцеление именно этого заболевания при помощи катушек Мишина. Можете ли вы что-нибудь подсказать?
Кстати, мне удалось созвониться с Вольдемаром Доминиковичем Рагелем и получить его рекоммендации по использованию его прибора для лечения полиартрита. Если кого-нибудь это интересует, то поделюсь этой информацией.
С уважением,
Юрий.
Ответить | Ответить с цитатой | Цитировать
0 # Николай 07.03.2020 15:20
Здравствуйте, Юрий!
По ревматоидному артриту не возьмусь ничего рекомендовать универсального, подходящего для всех.
Конечно интересны рекомендации Рагеля. Если есть желание, можете описать их здесь
https://t.me/vbr_chat - это чат канала в Telegram Вихревой биорезонанс
Ответить | Ответить с цитатой | Цитировать
+1 # Юрий 11.02.2020 05:00
Здравствуйте Николай.
Можно ли использовать такой набор для генератора?
https://www.amazon.com/Walmeck-Precision-Generator-Adjustable-Frequency/dp/B079QLG5GR/ref=pd_sbs_328_11?_encoding=UTF8&pd_rd_i=B079QLG5GR&pd_rd_r=87b40d7b-7a30-43b2-9d47-eee55c6e2330&pd_rd_w=7wtbc&pd_rd_wg=2ibo4&pf_rd_p=e962d679-e150-4018-85b7-d5551b761b80&pf_rd_r=BD4WBFV1DDJP1TXDF13H&psc=1&refRID=BD4WBFV1DDJP1TXDF13H
Ответить | Ответить с цитатой | Цитировать
+2 # Николай 11.02.2020 05:17
Здравствуйте, Юрий!
Его можно использовать как задающий генератор. Его выходного сигнала недостаточно для питания катушек Мишина. Нужен усилитель мощности с верхней частотой не хуже 1 мГрц. Также согласующий усилитель аудио сигнала. Ну, и индикатор резонанса, разумеется. То есть, это устройство - примерно 1/3 часть (а то и меньше) генератора типа VBR-AF
Ответить | Ответить с цитатой | Цитировать
0 # Юрий 11.02.2020 04:58
Здравствуйте Николай.
Как вы думаете, можно ли воспользоваться этим набором для генератора?
https://www.amazon.com/Walmeck-Precision-Generator-Adjustable-Frequency/dp/B079QLG5GR/ref=pd_sbs_328_11?_encoding=UTF8&pd_rd_i=B079QLG5GR&pd_rd_r=87b40d7b-7a30-43b2-9d47-eee55c6e2330&pd_rd_w=7wtbc&pd_rd_wg=2ibo4&pf_rd_p=e962d679-e150-4018-85b7-d5551b761b80&pf_rd_r=BD4WBFV1DDJP1TXDF13H&psc=1&refRID=BD4WBFV1DDJP1TXDF13H

И как вы мотали и калибровали тор? По Мишину?
Ответить | Ответить с цитатой | Цитировать
0 # Владимир 22.12.2019 09:50
Здравствуйте Николай! Сегодня получилось включить спаянную плату. Не могу получить видимый синус. Ограничения присутствуют. Что надо регулировать?
Ответить | Ответить с цитатой | Цитировать
0 # Николай 22.12.2019 18:48
Здравствуйте, Владимир!
Эта схема по форме синуса не требует особой регулировки. Подстроечники, идущие на 13-14 и 15-16 ножки 2206 - обычно в среднем положении. Если их раскрутить, то да, будут искажения.
Если они в среднем положении и нормального синуса нет, значить нужно проверять монтаж. В оконечном также важно первое включение - я обычно включаю питание через 28 ом чтобы уберечь транзисторы оконечного каскада в случае ошибок монтажа, проверяю на среднюю точку и лишь затем подаю нормальное питание.
Ответить | Ответить с цитатой | Цитировать
0 # Александр 17.11.2019 20:00
Цитирую Николай:
Резисторы на печатке были добавлены на всякий случай ибо всё это делал без макетирования несколько вариантов модуляции и при разработке не знал, какой вариант будет лучше.
R1 R2 - подстройка режимов микросхемы, смотрите Даташит на микросхему XR2206
R14 - использую для подстройки максимальной глубины амплитудной модуляции. Хотя его можно использовать и для получения минимального постоянного тока через R12 - в этом случае при переключении режимов частота генерации одна и та же и не требует подстройки.

Здравствуйте Николай. Можно-ли уточнить последнюю схему с печаткой со всеми изменениями и без разногласий в схеме и печатке.
Ответить | Ответить с цитатой | Цитировать
0 # Николай 17.11.2019 21:52
Новую схему на базе TL072 вместо TL071 выложу после того как получу заказанные платы и смогу проверить "в живую" и схему и печатные платы. Думаю, недельки через три, если всё будет нормально.
Хотя я не понимаю, о каком несоответствии Вы говорите. Это широко распространённый метод - делать печатные платы универсальные, "с запасом", под несколько версий схем. И при пайке ставить только детали соответствующие нужной версии. Чем Вам мешают лишние дырки в плате? Тем более, что речь идёт всего о двух резисторах.
А для тех, кто любит экспериментировать эта плата удобна тем, что можно скоммутировать с помощью перемычек несколько вариантов схем модуляции.
Ответить | Ответить с цитатой | Цитировать
0 # Виталий Иванович 16.11.2019 00:49
Здравствуйте Николай. Подскажите, а как вы модулировали частоту 300 КГц, частотами... ну например 350 КГц?
Ответить | Ответить с цитатой | Цитировать
0 # Николай 16.11.2019 05:24
Мир Вам, Виталий Иванович!
Мне не совсем понятен Ваш вопрос. Модулируются высокие частоты значительно более низкими. Например 300 кГц модулируются частотами звукового диапазона, воспроизводимыми MP3 плеером. Как именно это делается? Использую особенности микросхемы XR2206, которая позволяет это сделать. На схеме всё хорошо видно.
Ответить | Ответить с цитатой | Цитировать
0 # виктор 04.10.2019 18:08
Здравствуйте Николай!
Подскажите , пожалуйста, где Вы брали хр2206 на Али и почем? Там есть по 50руб. , есть и по 150 руб.Вы как то писали что вся партия была бракованная .Так где можно взять чтобы были нормальные?
Я сегодня получил с Али 2шт . хр2206 и обе негодные, греются при включении и сигнала нет.Пробовал по всякому,но ток больше 100ма при включении только мксхемы.
Или это наудачу , как повезет.?
Жалко блин, 50дней ждал когда придут и негодные пришли.На вид нормальные , вроде новые а нерабочие.
У меня генератор сейчас работает на к174гф2 , нормально работает.Тор у меня на частоте 280кгц.Другой тор на 490кгц эта микруха не тянет.Хотел поставить хр2206 а они негодные пришли.
Ответить | Ответить с цитатой | Цитировать
0 # Николай 05.10.2019 10:42
Здравствуйте, Виктор!
Последний раз заказывал в
магазине FXI Electronics Co., Ltd.
XR2206CP 1 лот 20 шт 435,33 грн
https://ru.aliexpress.com/item/32845351984.html?spm=a2g0v.12010615.8148356.3.1d2b41e404FwCc
Пришли в небрежной упаковке, ножки во многих погнуты, но те, что проверил и использовал - все рабочие.
Хотя в этом же заказе пришли 50 шт. TL071 - все негодные до одной.
https://ru.aliexpress.com/item/32853872410.html?spm=a2g0v.12010615.8148356.2.4c4c32b2AT8WQY
Снял видео, в котором показал как работают нормальные микросхемы, а как - присланные ими. Отправили это видео на Алиэкспресс - деньги за эти микросхемы молча вернули.
Ответить | Ответить с цитатой | Цитировать
0 # Алексей 23.09.2019 14:15
Николай, здравия Вам!
Уточните, пожалуйста, некоторые номиналы конденсаторов различаются на порядок на приведенной схеме и в списке компонентов проекта для SL6. Какие из них актуальные для того, чтобы запустить генератор, как говориться, "из коробки"?
Ответить | Ответить с цитатой | Цитировать
+1 # Николай 23.09.2019 17:01
И вам добра!
Номиналы актуальные на электр. схеме. Печатную плату делал для ручного рисования, для меня были важны только дорожки.
Советую взять схему печатной платы с нового прибора AM_FM - там всё более строго. Да и если делать, то лучше новый, у него возможности шире.
Ответить | Ответить с цитатой | Цитировать
0 # Александр 13.11.2019 21:29
Цитирую Николай:
И вам добра!
Номиналы актуальные на электр. схеме. Печатную плату делал для ручного рисования, для меня были важны только дорожки.
Советую взять схему печатной платы с нового прибора AM_FM - там всё более строго. Да и если делать, то лучше новый, у него возможности шире.

там не соответствие печатки со схемой два R16 по 9.1к и R17 на печатке есть а на схеме нет.
И скажите пожалуйста за что отвечают подстроичники R1, R2, R14.
Ответить | Ответить с цитатой | Цитировать
-1 # Николай 14.11.2019 08:36
Резисторы на печатке были добавлены на всякий случай ибо всё это делал без макетирования несколько вариантов модуляции и при разработке не знал, какой вариант будет лучше.
R1 R2 - подстройка режимов микросхемы, смотрите Даташит на микросхему XR2206
R14 - использую для подстройки максимальной глубины амплитудной модуляции. Хотя его можно использовать и для получения минимального постоянного тока через R12 - в этом случае при переключении режимов частота генерации одна и та же и не требует подстройки.
Ответить | Ответить с цитатой | Цитировать
+1 # Александр 24.08.2019 00:52
Николай, если я Вас еще не замучал своими вопросами, не могли бы Вы объяснить, почему многие подают на катушки такой большой ток - до 300 мА? Да и ваша схема с приличными транзисторами! Ведь это, по сути, не катушки, а конденсаторы, разве они потребляют ток?
То есть резистивной нагрузки, как я понимаю, нет?
Наверное, этот вопрос для кого-то очевидный, а я путаюсь... :oops:
Ответить | Ответить с цитатой | Цитировать
0 # Николай 24.08.2019 05:15
Лучше бы было этот вопрос задать тем, кто использует такие токи :-)
Сам прошёл через этот период "жадности" - чем больше, тем лучше. Да и без биорезонанса возможности катушек Мишина каждый пытается расширить, как может. Кто-то гибкие катушки делает, кто-то несколько торов или катушек вместе соединяет и т.д.
В моей схеме мощные транзисторы стоят для:
увеличения надёжности схемы.
для возможности подключения высокодобротных катушек
на перспективные возможности прибора - ведь новые идеи теснятся в голове :roll:
Ответить | Ответить с цитатой | Цитировать
0 # Александр 24.08.2019 00:29
Николай, есть вопрос:
- Вы пишете "УСТАНОВИТЬ УРОВЕНЬ ИНТЕНСИВНОСТИ ИЗЛУЧАТЕЛЯ БЛИЗКИЙ К МИНИМАЛЬНОМУ (Upp порядка 0,8 - 1,3V)"
Имеется в виду напряжение при *подключенной* катушке или _без нее_? Ведь когда катушка подключается, если я правильно помню, напряжение "проседает" и довольно значительно, так?
Ответить | Ответить с цитатой | Цитировать
0 # Николай 24.08.2019 05:01
С подключенной катушкой, конечно же.
Ответить | Ответить с цитатой | Цитировать
+1 # Илья 07.08.2019 22:17
Здравствуйте Николай . ознакомившись с вашими трудами ))) возник вопрос -витая пара для тора должна наматываться дрелью именно в левую сторону так чтобы витки становились правосторонними .? я давно хочу у кого то спросит . но не находил никого . вы считаете что на здоровье влияет положительно правосторонний вихрь?
Ответить | Ответить с цитатой | Цитировать
0 # Николай 07.08.2019 22:36
Илья, здравствуйте!
Могу ответить лишь исходя из своей практики. С самого начала использовал технологию, которую Вы описали. Потому, что узнал это от других. И результат воспринимал как положительный. Но когда по неосторожности купил витую пару, качество которой не позволяло её перематывать (банально рвалась даже при очень осторожном обращении), то поневоле попробовал сделать тор с намоткой как есть, то есть левосторонней. Попользовался таким тором пару недель и отказался, организм начал сопротивляться. Хотя не исключаю, что применение торов с левой намоткой было бы эффективным в каких-то конкретных ситуациях. Например паразиты, онко и что-то другое. Это всё требует дополнительных исследований. Но для обычного употребления я не стал бы их рекомендовать, если бы меня спросили.
Ответить | Ответить с цитатой | Цитировать
0 # Николай 27.06.2019 19:45
Виктор,
по поводу ОУ - думаю, что дело не в типе микросхемы. Частота небольшая, должен работать. Скорей всего или заводится на высокой частоте или ошибка монтажа.
По поводу мигания светодиодов - оно зависит и от глубины модуляции и от уровня выходного сигнала. Обычно порог включения зеленого светодиода настраиваю примерно на 30-40 мА (от пика до пика) выходного сигнала (без модуляции). При этом значении и рекомендую начинать лечебные сеансы. При подаче небольшого сигнала модуляции начинает мигать только зелёный. Если сигнал модуляции большой - начинает подмигивать и жёлтый.
Если уровень выходного сигнала побольше - зелёный практически не мигает, а мигает желтый. При достаточно больших уровнях сигнала может перестать мигать и желтый, а лишь светиться.
То есть, на работу индикаторов влияют три фактора - уровень порога срабатывания индикатора, уровень выходного сигнала и величина модулирующего сигнала.
Всего хорошего!
Ответить | Ответить с цитатой | Цитировать
0 # виктор 27.06.2019 10:05
Здравствуйте Николай.!
Вообщем пока ничего не получается.Усилитель на ОУ не хочет работать.На него приходит -тест 20гц , 640мв со смартфона а после него выходит 840мв , это при R6 равным 7ком . Если увеличиваю R6 даже немного то синусоида портится окончательно.Напряжение на резисторы 47ком -- 5.7в , источник питания АКБ 11.7в.Может потому что у меня стоит ОУ ТЛ072 вместо ТЛ071 , но я посчитал что они одинаковы , только ножки немного отличаются . При этом напряжении -840 мв , которое приходит на 1ногу мксх.к74гф2 , модуляция есть по осциллу , но небольшая процентов 20 наверное,и желтый светодиод чуть заметно мигает , зеленый ровно горит.Вообще при нормальной модуляции оба светодиода должны мигать? Вы как то говорили что интересно мигают светодиоды при модуляции , оба или один ?
Вообщем буду дальше копать эту схему , все равно сейчас на пенсии , времени полно.
Ответить | Ответить с цитатой | Цитировать
0 # Николай 25.06.2019 19:35
Виктор, Мир Вам!
Коэффициент усиления М1 при указанных на схеме номиналах - больше трёх. Так что если видите 450 мВ на входе, то на выходе должно быть минимум 1,5 В. Проверьте наличие 6 В на выходе М1 без сигнала. Где-то ошибка монтажа. Возможно на R4 и R5 не подано опорное напряжение 6 В из делителя R13/R15. С этим узлом при правильном монтаже проблем быть не должно.
Что касаемо уровня выхода телефона, то проверил сигнал из мобилки, планшета, РС, смартфона, MP3 плеера - у всех на телефонном выходе больше 1 В (1,5 В а иногда почти 2 В). 450 мВ - что-то мало, не всякие наушники подойдут.
Смещение по постоянке на 1 ножке М2 - 3 В - подбирал экспериментально для оптимальной модуляции. При этом при размахе модулирующего сигнала порядка 6 В получается 100% модуляция. Для нормальной работы достаточно 4 В модулирующего сигнала на 1 ножке М2. На 174ГФ2 этот момент нужно уточнить.
Ответить | Ответить с цитатой | Цитировать
0 # виктор 25.06.2019 17:29
Здравствуйте Николай! Один вопрос есть по генератору на хр2206.Собрал я генератор по Вашей плате ,только поставил к174гф2. Частота настраивается ,амплитуда на выходе усилителя тоже нормально настраивается.Но когда подаю сигнал с смартфона -тест 20гц, то ничего не меняется , сигнал не проходит на 1 ногу мксхемы к174гф2.У меня сигнал со смартфона при максимальном звуке -450мв пик пик.,больше он не выдает. Будет ли работать схема усиления на ОУ при таком уровне сигнала.Проверял осциллом ,сигнал поступает на 3 ногу ОУ а на выходе ничего нет. Вместо С6 поставил пока переменник ,но при любом положении ничего нет на выходе ОУ. У Вас какой уровень сигнала выдает телефон?
Ответить | Ответить с цитатой | Цитировать
-2 # Николай 14.06.2019 18:43
Виктор, Мир Вам!
Использую ток до 30-40 мА от пика до пика. Порог срабатывания индикатора настраиваю примерно на этот ток. Когда подаётся модуляция, то пиковые значения тока могут быть выше - зависит от модулирующего сигнала. Без модуляции эффективность на порядки ниже.
Ответить | Ответить с цитатой | Цитировать
0 # виктор 14.06.2019 18:01
Здравствуйте Николай! Спасибо за Вашу работу. Сам занимаюсь катушками Мишина давно.,правда результаты не очень заметные.Хочу попробовать Ваш бублик квадрофиляр. Один вопрос про мощность на бублик с генератора. Вы рекомендуете около 2в пик пик подавать.А какой при этом будет ток на бублик если измерить на резисторе 1ом ,тот что у вас в схеме на выходе.Вообще рекомендации Мишина -ток 50-150ма rms.Я привык на ток ориентироваться , ведь напряжение сильно просаживается при резонансе .Можно подать 10в а при резонансе будет те же 2в, а чуть в сторону от резонанса то напряжение будет уже выше.Вы бублик настраиваете точно в резонанс?
Ответить | Ответить с цитатой | Цитировать
0 # Игорь 01.06.2019 12:46
Доброго времени суток! Николай! Как с вами связатся. Напишите в личку. Благодарю.
Ответить | Ответить с цитатой | Цитировать
0 # Николай 26.05.2019 06:05
Vyacheslav, схема генератора - результат экспериментов. Конечно, это не идеал. Но по параметрам себестоимости/технологичности/качества сигнала меня устраивает. Если Вы предложите схему более оптимальную и проверенную практикой - буду очень благодарен. Думаю, и другие люди тоже.
По глубине модуляции - по моим последним наблюдениям - она тоже должна быть умеренная. Если ориентироваться на громкость MP3 плеера - примерно чуть выше середины. Хотя здесь может оказаться, что еще меньше. И лечебный эффект не хуже, если не лучше случая глубокой модуляции. Здесь нужна статистика.
По некондиционным XR2206 - в моём случае они грелись сильно и многие из них просто садили питание. Наверное лучше с ними не связываться - неизвестно как они себя поведут со временем и что от них ждать.
Ответить | Ответить с цитатой | Цитировать
0 # Vyacheslav 25.05.2019 18:58
Совет кому попалась некачественная подделка, заземлите восьмую ногу через 10К резистор, так по даташиду. У меня завелась только так, одна из трех! Также смотрим потреблкние д/б меньше 30ма при 10В, если больше 60ма, то надежды нет.
Ответить | Ответить с цитатой | Цитировать
0 # Vyacheslav 25.05.2019 18:32
Вы агитируете в тексте за глубину модуляции. Обнаружил, что она сильно зависит от питающего напряжения тоже. Оптимально 11.3В. Я поставил отдельный питающий модуль, модуляция до нулевой линии доходит.
Ответить | Ответить с цитатой | Цитировать
0 # Vyacheslav 25.05.2019 13:32
Спасибо за проделанную работу.
Позвольте спросить, а зачем нужны операционники?
АПЧ здесь нет всеравно, да?
Тогда такой же сигнал получается на Китайских модулях, или Я чего-то не понмаю?
Ответить | Ответить с цитатой | Цитировать
0 # Евгений 24.05.2019 07:59
Добрый день. Как можно с Вами связаться?
Ответить | Ответить с цитатой | Цитировать
0 # Isabell 28.04.2019 23:22
Please let me know if you're looking for a article
author for your site. You have some really great articles and
I think I would be a good asset. If you ever want to
take some of the load off, I'd absolutely love to
write some content for your blog in exchange for a link back
to mine. Please shoot me an email if interested. Regards!
Ответить | Ответить с цитатой | Цитировать
0 # Николай 20.04.2019 10:59
Игорь, второй вариант я не проверял по лечебным свойствам. Частота ниже понятно почему - провода одной пары плотнее прилегают друг к другу, чем провода из разных пар.
Ответить | Ответить с цитатой | Цитировать
0 # Игорь 20.04.2019 04:29
[quote name="Игорь"]Подскажите как скомутировать провода на квадрофиляре?
Благодарю за ответ. Есть два варианта коммутации квадрофиляра. Первый - который вы предложили. Частота резонанса получилась 350кгц. Второй вариант - я подключил первую витую пару к генератору по классической схеме, а вторую витую пару скоммутировал начало одного провода пары с концом провода этой же пары. Частота стала 250кгц.
Ответить | Ответить с цитатой | Цитировать
+2 # Николай 15.04.2019 06:52
Екатерина, в названии файлов из CAFL/mono указано время звучания для одного сеанса. Если время указано больше, чем фактическое звучание файла, то его проигрывание нужно повторить нужное количество раз.
В папке CAFL/poly также есть все файлы по онко. Они звучат 5 минут и этого достаточно - все частоты звучат одновременно. Какие файлы будут более эффективными в Вашем случае, mono или poly, нужно пробовать.
Райф лечил онко по следующей схеме: сеанс, затем три дня перерыва (для вывода токсинов), снова сеанс и снова 3 дня перерыва и т.д. . Всего - около 3 месяцев. Но у него был очень эффективный прибор.
В случае простого прослушивания частот - думаю, что нужно делать каждый день по одному сеансу выбранных программ. И внимательно следить за самочувствием - при малейшем ухудшении, признаках токсикации - делать перерыв 2-3 дня для очистки.
Конечно, с генератором было бы существенно эффективней.
Хотя у меня пока нет опыта применения прибора для онко.
Ответить | Ответить с цитатой | Цитировать
0 # Екатерина 14.04.2019 21:27
Николай, доброго времени суток. Буду признательна если найдётся время для ответа. Подбираю программу для мамы по лечению онкологии. Нашла один сайт где рекомендуется по Райфу включать основной + форма, вижу в названии файла 70 минут. Величины времени, указанные в названии файла это единовременное прослушивание? И какова периодичность? Благодарю за ответ
Ответить | Ответить с цитатой | Цитировать
0 # Николай 14.04.2019 19:11
Алексей, задача биорезонанса - любым приемлемым способом доставить к тканям организма частоты, которые резонируют с чем либо в организме. В случае использования для этой цели приборов Мишина - вихрь от бублика или катушки пульсирует с частотой модуляции. Причем не важно, какая несущая частота - 300 кГц, 450 кГц, 500 кГц - важно доставить частоты биорезонанса. В серийных приборах типа Биомедис, Радиант несущие частоты могут быть самые разные, как и конструкция излучателя. Насколько я понял, у Райфа трубка излучала постоянную несущую частоту, но её модулировали меандром - включить/выключить, то есть получались как бы прямоугольные импульсы, заполненные несущей частотой. Хотя может ошибаюсь.
Ответить | Ответить с цитатой | Цитировать
0 # Алексей 14.04.2019 11:19
Николай, прошу прощения. Могли бы Вы пояснить суть такой модуляции? Ведь на сколько я понимаю, смысл звуковых файлов, например, Райфа, именно в частотной характеристике. А мы, получается, изменяем только выходной уровень нашей несущей частоты, к примеру 300 кГц, в соответствии с уровнем модулирующего сигнала. Но тогда его частота не имеет никакого значения. Смысл ускользает от меня... :-?
Ответить | Ответить с цитатой | Цитировать
0 # Николай 14.04.2019 09:48
Алексей, в данном случае модуляция не по частоте, а по амплитуде. Девиации частоты здесь нет.
По методикам и наработкам - основные моменты уже изложены в статьях и комментах. Очевидно, назрела необходимость сконцентрировать всё в одной статье. Имеется в виду методика применения приборов. Методик для конкретных болезней не планирую - я не врач и не могу брать на себя такую ответственность. Сколько людей - столько и ситуаций со здоровьем. Нужно аккуратненько пробовать самому, если не переусердствовать - вреда не будет.
Ответить | Ответить с цитатой | Цитировать
0 # Николай 14.04.2019 09:34
Екатерина, спасибо на добром слове!
Здравия Вашему телу и Мир Вашему Духу!
Ответить | Ответить с цитатой | Цитировать
-1 # Алексей 13.04.2019 22:00
Николай, благодарю за развернутый ответ!
Вы не знаете, по опыту или другим источникам, какова должна быть величина девиации несущей при модулировании?

Цитирую Николай:
Толковых материалов на эту тему не встречал, кроме темы, связанной с работами Райфа. Да и там не все очевидно, много разных точек зрения. Ориентируюсь, в основном на личные исследования.

Есть ли возможность как-то ознакомиться с результатами Ваших исследований и методологией? А то тема темная, толковые и адекватные источники действительно трудно, либо даже невозможно отыскать.
Ответить | Ответить с цитатой | Цитировать
+2 # Екатерина 13.04.2019 19:44
Николай, благодарю, вы очень добры. Дело в том, что вчера мега не открылась, сегодня повторно зашла, все получилось. Низкий поклон вам за ваш труд. Невероятно рада, что нашла ваш сайт - это какой титанический труд вы сюда вложили. Благодарю.
Ответить | Ответить с цитатой | Цитировать
0 # Николай 13.04.2019 11:15
Екатерина, рекомендую использовать файлы из хранилища на MEGA. Хранилище на Гугле у меня "на задворках" - по времени не всё успеваю обслуживать и разобраться с правами доступа. Скорее всего я его прикрою, оставлю только МЕГУ. Посмотрим.
Не переживайте! И спасибо за честность и порядочность!
Ответить | Ответить с цитатой | Цитировать
0 # Екатерина 13.04.2019 02:05
Приветствую, мне крайне неловко за совершенный вандализм. Прослушивая Файлы на Гугл диске воспользовалась функцией добавить на свой диск двух файлов, предполагая, что он создаст копию ссылки. А это оказывается перемещение файлов. Как я могу исправить ситуацию и вернуть вам Файлы? Меня зовут Екатерина и мне правда очень неловко. Простите.
Ответить | Ответить с цитатой | Цитировать
0 # Николай 12.04.2019 09:33
Алексей,
1 Номинальное потребление при 12 В 35-60 мА в зависимости от нагрузки. Использую адаптер 12 В 1 А
2 См. на схеме R13, R15 - это достаточно низкоомный делитель на 6 В
3 Да. Лишь бы был стабильный контакт ползунка подстроечника
4 Для номиналов C4, R7, R8, R11 указанных на схеме диапазон регулировки частоты примерно 140 кГц - 700-800 кГц. Если Вам нужен другой диапазон - подбирайте другие номиналы
5. Толковых материалов на эту тему не встречал, кроме темы, связанной с работами Райфа. Да и там не все очевидно, много разных точек зрения. Ориентируюсь, в основном на личные исследования.
Ответить | Ответить с цитатой | Цитировать
0 # a 13.08.2019 20:17
Прибейте, пож., мой предыдущий комментарий, невнимательно смотрел на схему, а там все очевидно, разобрался ;-)
Зато появились другие вопросы, если можно: часть схемы внизу справа на Т1, Т6, Т7 - это просто схема управления светодиодами?
И второй вопрос: транзисторы Т2 и Т3 являются драйвером для Т4 и Т5, а все они вместе - усилитель мощности, правильно я понял?
К сожалению, не нашел у вас данных о потреблении тока данной схемы, скажите, а что, действительно есть необходимость применять такие достаточно мощные транзисторы, как BD139 и BD140?
Что касается модуляции, то не проще ли вместо двух ОУ поставить одну микросхему? Самое простое - TDA2822M - она прекрасно работает от 1.8 вольт, выходная мощность 1Вт - более, чем достаточно.
Ответить | Ответить с цитатой | Цитировать
0 # Николай 13.08.2019 21:05
На два Ваших вопроса - утвердительный ответ.
Ток потребления зависит от режима использования прибора человеком. Минимальный ток порядка 30-40mA
Схема сделана с запасом по надёжности. Как показывает практика, если такой прибор появляется у человека, то сразу возникает желание подключить к этому прибору те бублики и катушки, которые уже имелись в наличии от других приборов. Причём в разных режимах, в том числе и в привычном для многих режиме с большим сигналом излучателя. Схема должна всё это выдерживать.
По поводу TDA2822M - нет вопросов, сделайте, проверьте и поделитесь.
Для меня моя схема - малая часть комплекса задач, которые приходится решать в области вихревого биорезонанса. И я просто не в состоянии заниматься только тем, что её совершенствовать. Эта схема - итог, поверьте, немалого количества внимания, которое пришлось вложить в этот вопрос.
Буду очень благодарен, если Вы предложите своё недорогое, относительно простое и надёжное решение. Здесь есть где "разгуляться".
Ответить | Ответить с цитатой | Цитировать
0 # Алексей 11.04.2019 18:21
Добрый день!
1. Какой мощности должен быть источник питания для генератора на базе XR2206?
2. На схеме в нескольких местах есть референсы на дополнительные +6 В. Их должен обеспечивать источник питания или они берутся с 3-го вывода МС и устанавливаются с помощью R12?
3. Имеет ли смысл в качестве R6 применить подстроечник, дабы иметь возможность подстройки на разные проигрыватели?
4. Номинал C4 отмечен звездочкой. На что обратить внимание при его установке?
5. Существуют ли адекватные исследования по модулирующим сигналам/записям, их воздействию? Может у Вас есть ссылки на конкретные ресурсы?

Заранее благодарю за ответ!
Ответить | Ответить с цитатой | Цитировать
0 # Николай 07.04.2019 14:44
Игорь, обратите внимание на схему в статье - там указан квадрофиляр со схемой его коммутации.
К примеру, есть четыре провода: синий, бело-синий - одна пара, зеленый и бело-зелёный - вторая пара. После намотки бублика получается восемь выводов - четыре снаружи бублика и четыре внутри. Подаете питание с усилителя на бублик, к примеру, на синий внешний и на зеленый внутренний. А бело-синий внутренний соединяете с бело-зелёным наружным, то есть накрест, как в схеме Тесла.
Ответить | Ответить с цитатой | Цитировать
0 # Владимир 17.12.2019 04:03
Здравствуйте Николай! Прошу указать на схеме точками начала обмоток бублика. Если провода не цветные, то можно перепутать.
Ответить | Ответить с цитатой | Цитировать
0 # Николай 17.12.2019 06:44
Здравствуйте, Владимир!
Выводы сверху схемы тора - начала, снизу - концы. Или наоборот, снизу - начала, сверху - концы.
Ответить | Ответить с цитатой | Цитировать
+1 # Игорь 07.04.2019 14:18
Подскажите как скомутировать провода на квадрофиляре?
Ответить | Ответить с цитатой | Цитировать
0 # Николай 24.03.2019 10:27
Уважвемый(ая) 918 Kiss, я не являюсь специалистом по интернет-безопасности. Думаю, что Вы легко можете найти ответы на свой вопрос на других, специализированных ресурсах.
Ваши посты очень похожи на завуалированный спам.
Всего Вам доброго!
Ответить | Ответить с цитатой | Цитировать
0 # Николай 14.02.2019 17:02
Саша, спасибо за ссылку!
Для воздействия лечебных частот непосредственно на слух человека у Вас блестящий проект. Поработали Вы очень хорошо. И для тех, у кого пока нет никаких дополнительных приборов по биорезонансу - Ваш сайт - ценная находка.
Для обладателей таких приборов проблема надоедания проигрывания частот не стоит - ухо человека просто ничего не слышит. Но их слышит все тело благодаря проникающим свойствам несущей частоты.
Конечно, за счет "украшений" звука у Вас вносятся дополнительные частоты и их воздействие на организм, скорее всего, положительное, но требует проверки практикой.
При наличии генератора вихревого биорезонанса я, безусловно, предпочту "чистые" частоты без их дополнительных "украшений".
Ответить | Ответить с цитатой | Цитировать
0 # Саша 14.02.2019 16:27
Можно эти частоты и со звуком попробовать - http://sintez.top
Ответить | Ответить с цитатой | Цитировать
0 # Николай 01.01.2019 07:32
ace333 apk download, 918Kiss download,
к сожалению, пока такой возможности нет.
Блог пока функционирует в тестовом режиме и на совершенствование его функционала мне понадобится некоторое время.
Пока имеются другие, более приоритетные, трудоемкие задачи.
Ответить | Ответить с цитатой | Цитировать
-1 # Николай 01.01.2019 07:21
SCR888,
я не возражаю.
You can share my blog with your Twitter.
Ответить | Ответить с цитатой | Цитировать
0 # Николай 01.01.2019 06:55
Виктор,
спасибо Вам за добрые слова и поздравления!
Взаимно поздравляю Вас с новым годом и желаю здравия Вашему телу и силы Вашему Духу!

Для модуляции всё-таки автогенератор - не самое лучшее решение. Схемы с задающим генератором, типа XR2206 , на порядок (а то и больше) лучше по возможностям и воздействию.
Ответить | Ответить с цитатой | Цитировать
0 # Виктор 30.12.2018 23:23
Уважаемый автор! Огромное спасибо за Вашу информацию, пользуюсь плодами Вашего труда. С наступающим новым годом, желаю Вам удачи, здоровья и творческих успехов.
Ответить | Ответить с цитатой | Цитировать
0 # Виктор 30.12.2018 23:11
Здравствуйте! Поздравляю Вас с наступающим Новым годом. Желаю удачи, здоровья и творческих успехов. Спасибо большое за проделанную работу, воспользовался плодами Вашей работы, надеюсь на выздоровление. К сожалению изготовить бублик по Вашему описанию не получилось, автогенератор запускается на 320 кгц, но на осциллографе нет излучения. Пользуюсь плоскими катушками
Ответить | Ответить с цитатой | Цитировать
0 # Николай 16.12.2018 10:29
Виталий, получил Ваше письмо.
Скрипт и базу отправил Вам сегодня.
Ответить | Ответить с цитатой | Цитировать
0 # Николай 15.12.2018 09:41
Виталий, спасибо на добром слове!
По поводу Вашей просьбы, скажу честно, - у меня есть сомнения.
В чем они? Не хотелось бы появления множества фальшивых файлов, которые, в лучшем случае, бесполезны, в худшем - вредны для здоровья людей. Яркий пример - сами частоты Райфа - инет забит множеством их версий.
Сейчас очень распространенный прием дискредитации чего-то полезного и доступного для людей - засыпать это дело толстым слоем мусора, чтобы людям было сложнее докопаться до первоисточника.
Понимаю, что для любого программиста сделать такие скрипты не составляет особых проблем и избежать появления спама не удастся. Но хочу хотя бы отодвинуть это во времени, пока не утвердится в инете оригинальный источник.
Виталий, Вы можете сообщить мне что конкретно Вам нужно и я постараюсь сформировать нужные Вам файлы.
Ответить | Ответить с цитатой | Цитировать
0 # Виталий 15.12.2018 07:18
Добрый день! Вам низкий поклон за такую работу!
Вы написали:"Для генерации таких файлов я разработал скрипты на Питоне, базу данных SQLite, в которой хранятся таблицы частот по конкретным болезням"
А возможно ли получить эту программу для генерации своих частотно-временных программ?
Ответить | Ответить с цитатой | Цитировать
+1 # Kirill Zotov 30.05.2018 13:20
А разве так можно? В 2018м живемс...
Ответить | Ответить с цитатой | Цитировать
